Indicador e Sequência de Fase SM852B: Manual Técnico Completo

Introdução

Neste manual, será apresentado como instalar, configurar e utilizar o indicador e sequência de fase SM852B. Se desejar adquirir este produto, clique aqui.

O SM852B é um fasímetro digital portátil de alta precisão projetado para diagnósticos rápidos e seguros em redes elétricas trifásicas de 60 V a 600 V AC. Desenvolvido em conformidade com as normas internacionais de segurança IEC-348 (Classe II), este instrumento integra duas funções indispensáveis em um único equipamento: verificação instantânea de presença ou ausência de fase (fase aberta) e identificação do sentido de rotação da sequência de fases (horário/CW ou anti-horário/CCW).

Equipado com cabos de teste de isolação dupla com garras tipo jacaré de alta aderência, LEDs de sinalização de alto brilho e alarme sonoro (buzzer) integrado, o SM852B é o instrumento padrão para eletricistas industriais, montadores de painéis elétricos, técnicos de refrigeração e engenheiros de automação na instalação e manutenção de motores trifásicos e quadros de distribuição de energia.

Especificações técnicas

Principais especificações

Parâmetro	Especificação
Modelo do produto	SM852B
Tensão de operação	60 V a 600 V AC (trifásico)
Faixa de frequência de trabalho	20 Hz a 400 Hz
Tensão limite suportada (isolação)	2000 V / minuto (tensão de impulso transitório 4000 V)
Limite de tempo para uso contínuo (200 V AC)	Máximo de 60 minutos
Limite de tempo para uso contínuo (600 V AC)	Máximo de 4 minutos
Norma de segurança elétrica	IEC-348 / Classe de Segurança II
Indicação de fase aberta	3 LEDs (L1 Amarelo, L2 Verde, L3 Vermelho)
Indicação de sequência de fases	LED Verde (CW / Sentido Horário) e LED Vermelho (CCW / Sentido Anti-horário)
Indicação acústica	Alarme sonoro integrado (buzzer)
Cabos de teste	3 cabos com dupla isolação (~1 metro de comprimento)
Garras de fixação	3 garras tipo jacaré removíveis com capa de isolamento
Dimensões do gabinete	85 x 64 x 23 mm
Peso aproximado	200 g

Características elétricas e operacionais

O SM852B opera diretamente alimentado pela tensão da própria rede sob teste através dos seus cabos de medição, dispensando pilhas ou baterias internas. Seu circuito interno de alta impedância monitora o desfasamento angular de 120° entre os sinais senoidais das três fases e direciona a lógica para o acendimento dos LEDs e o disparo do alarme sonoro correspondente.

⚠️ Atenção: Respeite rigorosamente os tempos máximos de teste contínuo. Em tensões elevadas de até 600 V AC, o tempo máximo de medição ininterrupta é de 4 minutos, permitindo o resfriamento dos resistores de atenuação internos antes de um novo ciclo de teste.

Descrição do produto

O que é o Indicador e Sequência de Fase SM852B?

O SM852B é um fasímetro eletrônico compacto e ergonômico projetado para inspecionar instalações trifásicas de baixa e média tensão industrial. Ele realiza a leitura analógica dos sinais de tensão e processa a ordem de defasagem angular entre as fases U ( $L_1$ ), V ( $L_2$ ) e W ( $L_3$ ).

O aparelho acompanha estojo protetor em tecido com zíper, alça de pulso de segurança que evita quedas acidentais durante medições em escadas ou plataformas elevatórias, e garras jacaré coloridas reforçadas para conexão segura em barramentos e parafusos de contatores.

Para que serve?

Verificação do sentido de giro de motores elétricos: assegura que bombas, compressores, esteiras e exaustores girem no sentido correto antes da energização da carga de força;
Detecção de fase aberta (queda de fase): identifica instantaneamente a queima de fusíveis, disjuntores desarmados ou cabos rompidos na alimentação trifásica;
Comissionamento de painéis elétricos: valida a ordem de fases R-S-T em quadros de distribuição (QGBT), geradores e nobreaks industriais.

Por que devo usar?

Prevenção de danos mecânicos e queima de motores: evita a rotação reversa de bombas hidráulicas e compressores que seriam danificados mecanicamente se girassem em sentido contrário;
Segurança operacional com dupla isolação: desenvolvido sob norma IEC-348 com cabos reforçados para 2000 V de tensão de suporte dielétrico;
Diagnóstico duplo simultâneo: em um único teste visual e sonoro de poucos segundos, o operador avalia a presença de todas as fases e sua sequência de rotação sem necessidade de multímetros adicionais.

Quando devo usar?

Recomendado para: instalação inicial de motores trifásicos, troca de concessionária ou cabine primária, manutenção de geradores e manobras em quadros de comando.
Não recomendado para: medição de valor de tensão eficaz (RMS) ou harmônicas (para esses casos, utilize um multímetro True RMS ou analisador de energia com pontas CAT III / CAT IV apropriadas).

Pinout e diagrama de entradas/saídas

O instrumento possui três cabos flexíveis selados no topo do gabinete e três garras de teste tipo jacaré com capas isolantes codificadas por cores padrão:

Cabo / Terminal	Cor da Capa	Fase Correspondente	Símbolo / Notação	Função no Instrumento
Garra 1	Amarelo	Fase U	$L_1$ / R	Monitoramento da primeira fase de referência
Garra 2	Verde	Fase V	$L_2$ / S	Monitoramento da segunda fase (defasagem 120°)
Garra 3	Vermelho	Fase W	$L_3$ / T	Monitoramento da terceira fase (defasagem 240°)

Como fazer a ligação

Requisitos de instalação e alimentação

Alimentação: o SM852B é autoalimentado pela própria tensão sob teste (60 V a 600 V AC), não necessitando de bateria;
Equipamentos de Proteção Individual (EPI): utilize sempre luvas de isolamento elétrico adequadas à classe de tensão e óculos de proteção ao manusear painéis energizados;
Inspeção prévia: verifique visualmente se os cabos e as garras jacaré não possuem cortes, rachaduras ou cobre exposto antes de iniciar o procedimento.

Diagrama de ligação elétrica

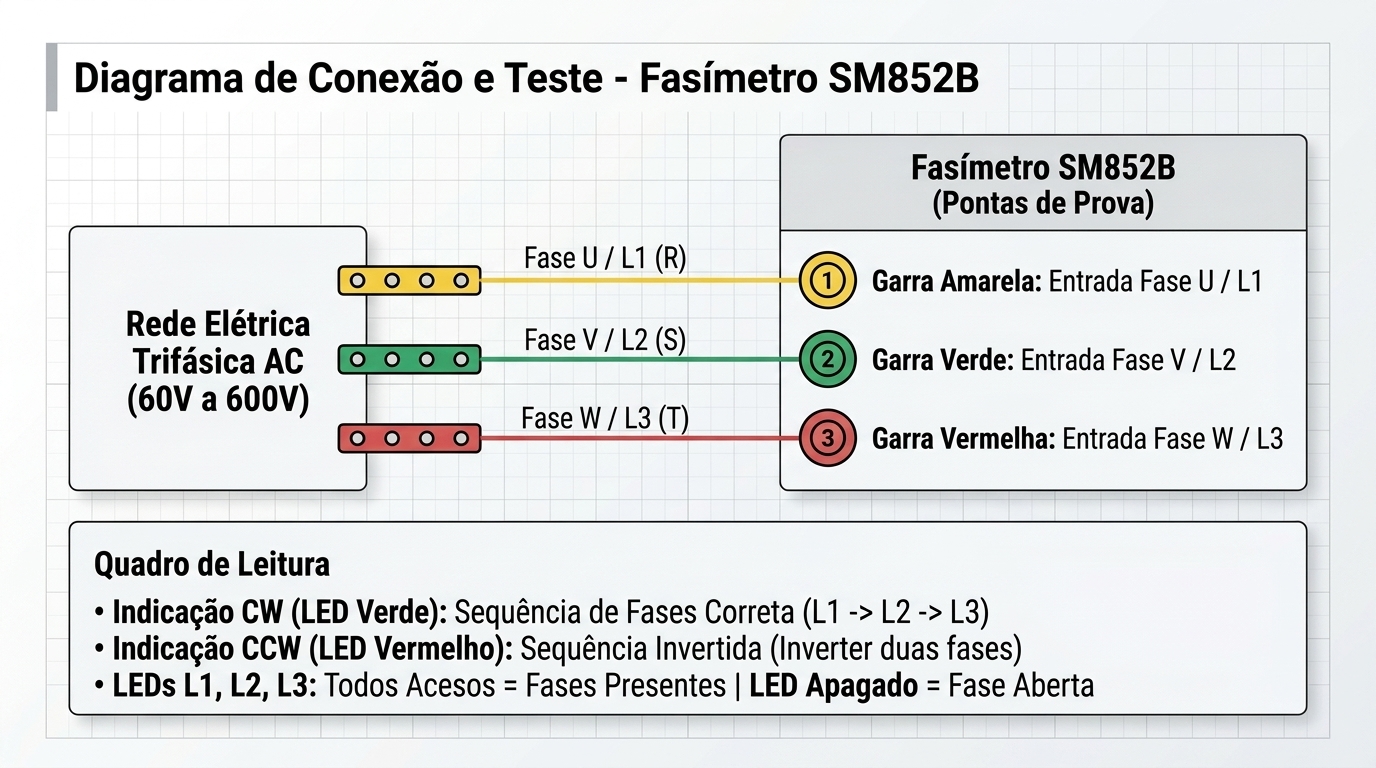

Diagrama de ligação elétrica do indicador e sequência de fase SM852B

O esquema acima demonstra a forma correta de interligação entre as garras do SM852B e os barramentos ou bornes de entrada da rede elétrica trifásica.

Tabela de conexões dos terminais

Terminal da Rede Trifásica	Identificação da Linha	Garra do SM852B	Entrada no Fasímetro
Borne / Linha 1	Fase U ( $L_1$ / R)	Garra Amarela	Terminal L1 (Fase 1)
Borne / Linha 2	Fase V ( $L_2$ / S)	Garra Verde	Terminal L2 (Fase 2)
Borne / Linha 3	Fase W ( $L_3$ / T)	Garra Vermelha	Terminal L3 (Fase 3)

Cuidados e observações de segurança

💡 Dica: Utilize a presilha de pulso durante todo o teste para manter as mãos livres para o manuseio seguro das garras nos barramentos.

⚠️ Atenção: Mesmo quando um dos LEDs de fase aberta estiver apagado, os demais condutores continuam energizados com potencial elétrico perigoso. Nunca toque diretamente nas partes metálicas das garras ou nos barramentos.

⛔ Perigo: Tensão trifásica de 60V a 600V AC oferece alto risco de choque elétrico fatal e arco voltaico (arc flash). Não realize testes sob chuva, em ambientes com umidade condensada ou atmosferas explosivas.

Como usar

Guia de operação passo a passo

Inspeção do instrumento: certifique-se de que o corpo do SM852B e seus cabos de isolação dupla estão íntegros e secos;
Ajuste da presilha: prenda a alça de segurança no pulso do operador;
Conexão das garras: conecte as garras jacaré com firmeza nos terminais de teste da rede trifásica:
- Conecte a garra Amarela na Fase U ( $L_1$ );
- Conecte a garra Verde na Fase V ( $L_2$ );
- Conecte a garra Vermelha na Fase W ( $L_3$ );
Verificação de Fases Abertas (LEDs Superiores):
- Observe os 3 LEDs marcados como L1, L2 e L3;
- Se todos os 3 LEDs estiverem acesos, as três fases estão presentes e a rede não possui fase aberta;
- Se algum LED estiver apagado, a fase correspondente está ausente/aberta (ex.: fusível queimado ou linha desarmada);
Verificação da Sequência de Fases (Mostrador Circular e Buzzer):
- LED Verde (CW - Clockwise / Sentido Horário): acende indicando que a sequência de fases é direta e correta ( $L_1 \to L_2 \to L_3$ ). O alarme sonoro emite bipes intermitentes regulares;
- LED Vermelho (CCW - Counter-Clockwise / Sentido Anti-horário): acende indicando sequência de fases invertida. O alarme sonoro emite um tom contínuo de aviso;
Correção de sequência invertida: se o indicador acusar CCW (vermelho), desligue a alimentação do painel e inverta a posição de duas fases quaisquer (por exemplo, troque a Fase U pela Fase V) para restabelecer a rotação horária correta;
Desconexão: desconecte as garras jacaré da rede elétrica ao término da leitura, respeitando o limite máximo de tempo contínuo de medição.

Modos de operação e ajustes

Estado do Mostrador	LED de Sequência	Sinal Sonoro (Buzzer)	Diagnóstico do Sistema	Ação Recomendada
L1, L2 e L3 acesos	Verde (CW)	Bipe intermitente	Sequência correta (Sentido horário direto)	Instalação apta para partida de motores trifásicos
L1, L2 e L3 acesos	Vermelho (CCW)	Bipe contínuo	Sequência invertida (Sentido anti-horário)	Inverter duas fases na entrada para corrigir o giro
1 ou 2 LEDs apagados	Desabilitado / Instável	Sem sinal ou intermitente fraco	Falta de fase (Fase aberta)	Verificar fusíveis, disjuntores e continuidade da fiação

Exemplos práticos de uso

Partida de bombas e compressores: antes de energizar um motor de bomba d’água de grande porte, verifique com o SM852B se a rotação é horária (CW). A rotação contrária pode desrosquear o rotor e causar travamento mecânico imediato;
Instalação de grupos geradores auxiliares: ao comutar entre a rede da concessionária e um gerador a diesel, garanta com o SM852B que ambos os lados possuem a mesma ordem de fases antes de sincronizar a chave de transferência;
Painéis de comando com contatoras: diagnóstico rápido nos bornes 1/L1, 3/L2 e 5/L3 da contatora principal para assegurar presença plena das três fases sob carga.

Conclusão

Este manual abordou de forma completa o indicador e sequência de fase SM852B, cobrindo desde suas especificações até a instalação prática e modos de operação:

Especificações técnicas: ampla faixa de tensão operacional de 60 V a 600 V AC trifásico, isolação de 2000 V e limites de tempo de uso contínuo seguros;
Descrição e pinout: gabarito de terminais com cabos duplamente isolados e garras jacaré padronizadas por cores para as fases U ( $L_1$ ), V ( $L_2$ ) e W ( $L_3$ );
Como fazer a ligação: conexão direta aos barramentos de potência com diagrama esquemático limpo e orientações de segurança elétrica;
Como usar: procedimento claro de diagnóstico visual por LEDs para fase aberta e validação de rotação horária (CW) ou reversa (CCW) com confirmação sonora.

O SM852B é um instrumento essencial para eletricistas e técnicos que buscam precisão, rapidez e total segurança no comissionamento de instalações e motores elétricos trifásicos.
