Como Programar e Usar o ESP32-CAM no Arduino IDE: Manual Técnico Completo

Introdução

Neste manual prático e técnico, você aprenderá como instalar, gravar e configurar a placa ESP32-CAM utilizando o ecossistema do Arduino IDE. Abordaremos desde a preparação do ambiente de desenvolvimento, instalação de plugins e drivers USB-Serial, até esquemas de ligação para upload de código e execução de projetos de visão computacional e streaming de vídeo.

Se você deseja adquirir este módulo com suporte técnico e nota fiscal, clique aqui para acessar a loja RoboBuilders.

Descrição geral do produto

O que é o ESP32-CAM?

O ESP32-CAM é uma plataforma de desenvolvimento compacta de alta performance baseada no SoC ESP32 (módulo ESP32-S da AI-Thinker), integrada a um sensor de imagem OV2640 de 2 megapixels, slot para cartão de memória micro-SD e LED de flash de alta intensidade.

Diferente de microcontroladores convencionais de 8 bits, o ESP32-CAM possui processador dual-core de 32 bits rodando a até 240 MHz com Wi-Fi 802.11 b/g/n e Bluetooth 4.2 BLE integrados, permitindo captura de fotos, compressão JPEG em hardware e transmissão de vídeo ao vivo via rede local ou Internet.

Para que serve?

• Câmeras de segurança e vigilância IP — streaming de áudio/vídeo em tempo real acessível via navegador Web ou aplicativo mobile;
• Reconhecimento e detecção facial — algoritmos embarcados para autenticação e abertura de fechaduras inteligentes;
• Reconhecimento de padrões e OCR — leitura de mostradores industriais, placas ou códigos em projetos de automação;
• Sistemas de visão computacional para robótica — veículos autônomos seguidores de linha ou que desviam de obstáculos orientados por imagem;
• Armazenamento local de imagens — captura de fotos acionada por sensores externos (PIR, magnéticos) gravadas em cartão micro-SD.

Por que devo usar?

• Relação custo-benefício incomparável — integra Wi-Fi, Bluetooth, processador potente e câmera em uma única placa miniaturizada;
• Memória PSRAM externa integrada — chip de 4MB de PSRAM dedicado para buffering de quadros de alta resolução (UXGA / SVGA);
• Compatibilidade com Arduino IDE e ESP-IDF — vasta biblioteca de exemplos oficiais, incluindo servidores Web completos com WebSockets e controle de parâmetros de imagem;
• Ampla comunidade e suporte — centenas de bibliotecas prontas para Telegram Bot, Home Assistant, MQTT e streaming RTSP.

Quando devo usar?

O ESP32-CAM é a escolha perfeita quando:

• Seu projeto necessita de captura de fotos ou transmissão de vídeo sem a necessidade de um microcomputador de placa única (como Raspberry Pi);
• O consumo elétrico e o espaço físico disponível no gabinete ou chassi são reduzidos;
• É necessário conectar sensores adicionais em conjunto com o envio periódico de imagens para a nuvem.

Não é a melhor escolha quando:

• É necessária gravação contínua em resolução Full HD (1080p) a 60 FPS com processamento de redes neurais pesadas (recomenda-se Raspberry Pi 4/5 ou placas dedicadas com NPU);
• São necessários muitos pinos de GPIO livres simultaneamente (o uso da câmera e do cartão SD consome a maioria dos GPIOs da placa).

Como funciona a interface da câmera OV2640

O sensor OV2640 comunica-se com o ESP32 através de um barramento paralelo DVP (Digital Video Port) para transmissão dos dados de pixel e um barramento SCCB (compatível com I2C) para parametrização do sensor (brilho, contraste, saturação, ganho automático e resolução). O ESP32 realiza a leitura direta via DMA (Direct Memory Access), transferindo os bytes da imagem sem sobrecarregar a CPU.

Especificações técnicas

Principais especificações

Parâmetro	Detalhes
Módulo / SoC	AI-Thinker ESP32-S (Espressif ESP32-D0WD)
Processador	Xtensa® Dual-Core 32-bit LX6
Frequência de clock	Ajustável de 80 MHz a 240 MHz
Memória ROM	448 KB
Memória SRAM interna	520 KB
Memória Flash SPI	4 MB
Memória PSRAM externa	4 MB (obrigatória para resoluções de câmera superiores a CIF)
Conectividade Wi-Fi	802.11 b/g/n/e/i (até 150 Mbps em 2,4 GHz)
Conectividade Bluetooth	Bluetooth v4.2 BR/EDR e BLE
Câmera suportada	OV2640 (inclusa de 2 MP) e OV7670
Formato de saída de imagem	JPEG, BMP, Grayscale, RGB565
Ângulo de visão da lente (FOV)	~66° (sensor padrão)
Slot de expansão	Micro-SD / TF Card (suporta até 4 GB no modo SPI/SDMMC)
Flash LED integrado	LED branco de alto brilho no pino GPIO 4
Tensão de alimentação recomendada	5,0VCC (mínimo de 2A na fonte para evitar quedas no Wi-Fi)
Consumo de corrente	~80 mA em repouso / ~180 mA a 310 mA transmitindo vídeo com flash ativo
Dimensões físicas	27,0 × 40,5 × 4,5 mm

Modos de resolução suportados pelo sensor OV2640

Resolução	Denominação	Dimensões em Pixels	Taxa típica de quadros (FPS)
UXGA	Ultra Extended Graphics Array	1600 × 1200	6 a 8 FPS
SXGA	Super Extended Graphics Array	1280 × 1024	8 a 10 FPS
XGA	Extended Graphics Array	1024 × 768	10 a 12 FPS
SVGA	Super VGA	800 × 600	12 a 15 FPS
VGA	Video Graphics Array	640 × 480	20 a 25 FPS
CIF	Common Intermediate Format	400 × 296	25 a 30 FPS
QVGA	Quarter VGA	320 × 240	30 FPS

Pinagem e descrição dos terminais

O ESP32-CAM possui 16 pinos distribuídos em duas barras de conectores com passo de 2,54 mm:

Pino	Função Primária	Funções Secundárias / Observações
5V	Entrada de alimentação	Conectar fonte estável de 5V (mínimo 1.5A a 2A)
3V3	Entrada/Saída regulada	Saída de 3.3V do regulador onboard (ou entrada de 3.3V)
GND	Terra de referência	Comum para alimentação e adaptadores seriais
U0R (GPIO 3)	UART0 RX	Recepção Serial (conectar ao TX do módulo FTDI/USB-Serial)
U0T (GPIO 1)	UART0 TX	Transmissão Serial (conectar ao RX do módulo FTDI/USB-Serial)
GPIO 0	Modo de Boot / Flash	Jumper com GND durante o upload; desconectar para executar
GPIO 2	I/O de Uso Geral	Conectado internamente ao pino Data do cartão micro-SD
GPIO 4	LED Flash / I/O	Conectado ao transistor do LED Flash de alto brilho e linha SD D1
GPIO 12	I/O de Uso Geral	Linha SD Data 2 / Barramento da câmera
GPIO 13	I/O de Uso Geral	Linha SD Data 3 / Barramento da câmera
GPIO 14	I/O de Uso Geral	Linha SD Clock / Barramento da câmera
GPIO 15	I/O de Uso Geral	Linha SD Command / Barramento da câmera
GPIO 16	I/O / U2RX	Compartilhado com a PSRAM e barramento de controle

⚠️ IMPORTANTE (Gravação): O pino GPIO 0 define o modo de inicialização do microcontrolador. Para gravar um novo código via porta serial, o pino GPIO 0 DEVE estar conectado ao pino GND. Após a conclusão da gravação, remova o jumper entre GPIO 0 e GND e pressione o botão RST (Reset) para que o ESP32-CAM inicie no modo normal de execução.

Métodos de ligação ao computador

Por ser ultra compacto, o ESP32-CAM não possui chip conversor USB-Serial integrado. Para gravá-lo no computador, você precisará de uma interface de comunicação serial externa. A seguir, apresentamos os três métodos mais práticos com seus respectivos diagramas de ligação esquemáticos:

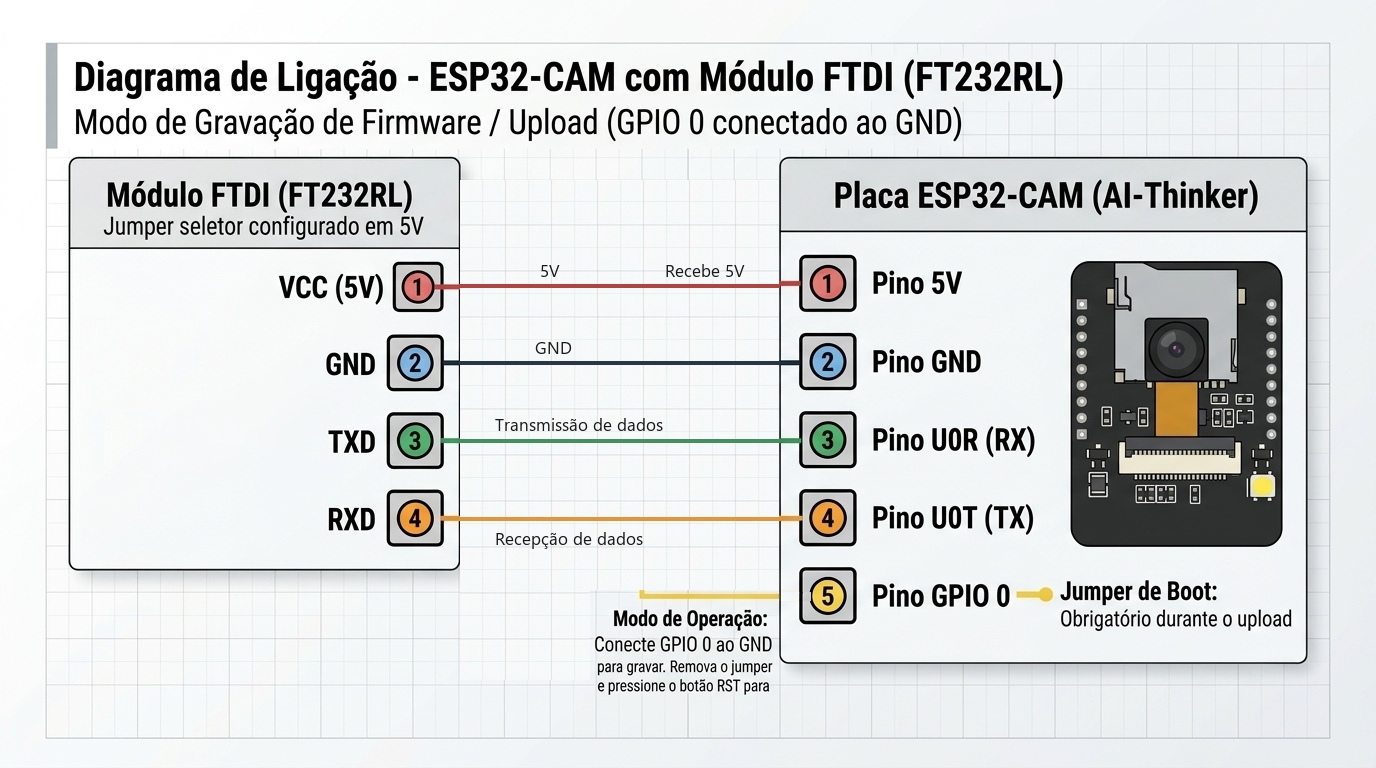

Método 1: Usando módulo conversor FTDI (FT232RL) — Recomendado

O adaptador FT232RL é a opção mais estável para programação. Certifique-se de posicionar o jumper seletor do FTDI na posição de 5V para a alimentação.

Pino do FTDI (FT232RL)	Pino do ESP32-CAM	Função / Observação
VCC (5V)	5V	Linha de alimentação principal (+5V DC)
GND	GND	Referência comum de terra (0V)
TX	U0R (RX)	Linha de transmissão do FTDI para recepção do ESP32
RX	U0T (TX)	Linha de recepção do FTDI para transmissão do ESP32
—	GPIO 0 conectado ao GND	Jumper de Boot: obrigatório durante o upload de código

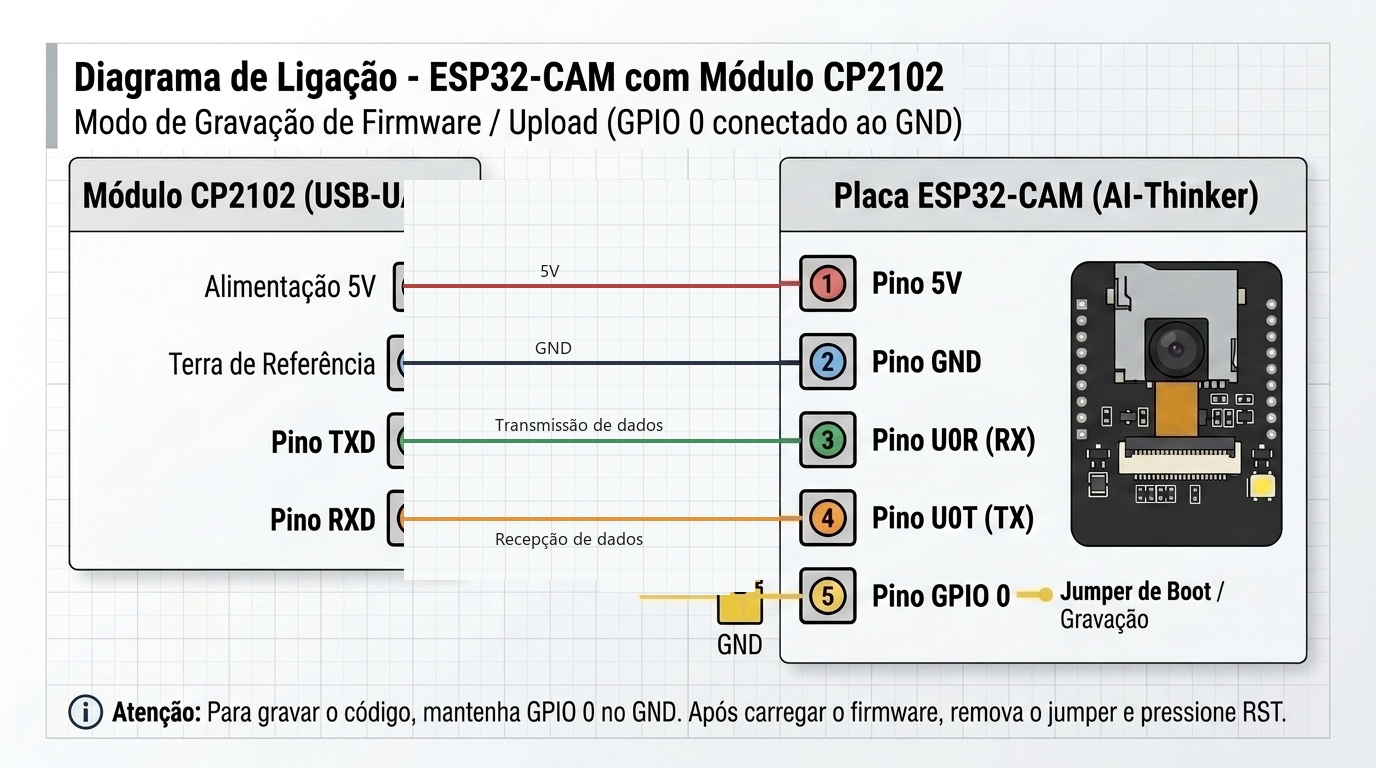

Método 2: Usando módulo conversor CP2102

O módulo CP2102 funciona de maneira equivalente ao FTDI:

Pino do CP2102	Pino do ESP32-CAM	Função / Observação
5V	5V	Alimentação de 5V DC
GND	GND	Linha de terra comum
TXD	U0R (RX)	Transmissão para recepção do microcontrolador
RXD	U0T (TX)	Recepção para transmissão do microcontrolador
—	GPIO 0 conectado ao GND	Jumper de Boot: obrigatório durante o upload de código

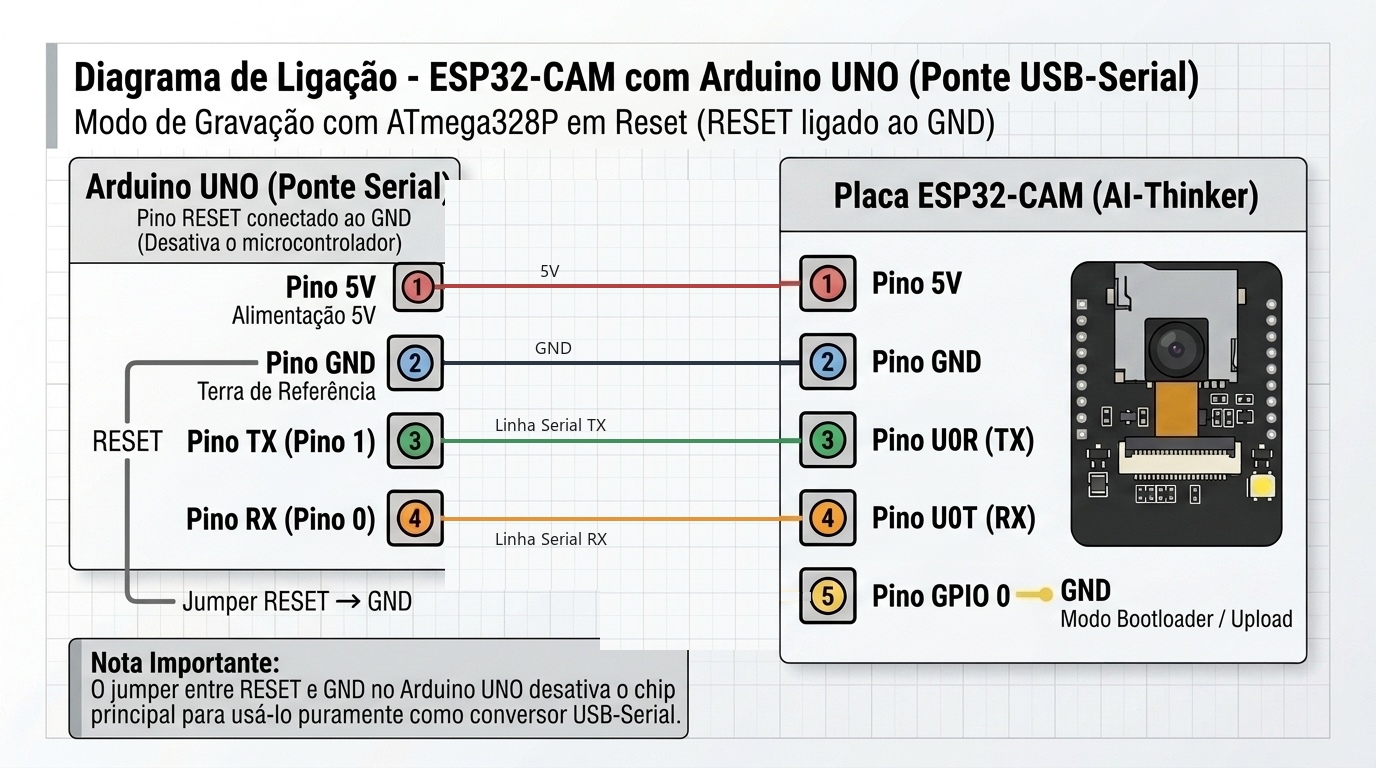

Método 3: Usando uma placa Arduino UNO como ponte USB-Serial

Caso não tenha um adaptador FTDI, é possível utilizar uma placa Arduino UNO como conversor USB-Serial. Para isso, você deve colocar o microcontrolador ATmega328P do Arduino em estado de reset constante (interligando o pino RESET do Arduino ao GND do Arduino):

Pino do Arduino UNO	Pino do ESP32-CAM	Função / Observação
RESET	GND (do próprio Arduino)	Desativa o ATmega328P para operar como ponte serial
5V	5V	Alimentação de 5V DC
GND	GND	Linha de terra comum
TX (Pino 1)	U0R (RX)	Linha serial de transmissão para recepção do ESP32
RX (Pino 0)	U0T (TX)	Linha serial de recepção para transmissão do ESP32
—	GPIO 0 conectado ao GND	Jumper de Boot: obrigatório durante o upload de código

1. Conecte o pino RESET do Arduino UNO ao GND do Arduino UNO (isso desativa o chip ATmega328P);
2. Conecte o pino 5V do Arduino ao pino 5V do ESP32-CAM;
3. Conecte o pino GND do Arduino ao pino GND do ESP32-CAM;
4. Conecte o pino TX (Pino 1) do Arduino ao pino U0R (RX) do ESP32-CAM;
5. Conecte o pino RX (Pino 0) do Arduino ao pino U0T (TX) do ESP32-CAM através de um divisor de tensão resistivo (ex.: resistor de 1kΩ e 2kΩ) para proteger a entrada de 3.3V do ESP32;
6. Conecte o pino GPIO 0 do ESP32-CAM ao GND.

Configuração do software na Arduino IDE

Passo 1: Instalação da Arduino IDE

Baixe e instale a versão estável mais recente da Arduino IDE oficial.

Passo 2: Adicionando o repositório de placas ESP32

1. Abra a Arduino IDE e acesse o menu Arquivo (File) > Preferências (Preferences);
2. Localize o campo URLs do Gerenciador de Placas Adicionais (Additional Boards Manager URLs) e adicione a seguinte URL oficial da Espressif:

   https://raw.githubusercontent.com/espressif/arduino-esp32/gh-pages/package_esp32_index.json

   (Caso já possua outras URLs cadastradas, separe-as por vírgula ou em novas linhas);
3. Clique em OK para salvar.

Passo 3: Instalando a plataforma ESP32

1. Vá até o menu Ferramentas (Tools) > Placa (Board) > Gerenciador de Placas… (Boards Manager…);
2. No campo de pesquisa, digite esp32;
3. Localize o pacote desenvolvido por Espressif Systems e clique no botão Instalar (Install);
4. Aguarde a conclusão do download e instalação das bibliotecas e compiladores.

Passo 4: Selecionando os parâmetros da placa

No menu Ferramentas (Tools), ajuste os seguintes parâmetros:

• Placa (Board): AI Thinker ESP32-CAM
• CPU Frequency: 240MHz (WiFi/BT)
• Flash Frequency: 80MHz
• Flash Mode: QIO
• Partition Scheme: Huge APP (3MB No OTA/1MB SPIFFS)
• Upload Speed: 115200 (ou 460800 para uploads mais rápidos)
• Porta (Port): Selecione a porta COM atribuída ao seu conversor USB-Serial (ex: COM3, COM4).

Exemplos de código e projetos práticos

Exemplo 1: Teste de Gravação e LED Flash (Blink)

Este código simples valida a comunicação serial, o carregamento de firmware e aciona o LED Flash integrado na placa:

/*
 * Exemplo 1: Teste de Gravação e Pisca do Flash LED
 * RoboBuilders - O seu mundo da robótica
 */

#define FLASH_LED_PIN 4

void setup() {
  Serial.begin(115200);
  delay(1000);

  pinMode(FLASH_LED_PIN, OUTPUT);
  Serial.println("=====================================");
  Serial.println("ESP32-CAM Inicializado com Sucesso!");
  Serial.println("RoboBuilders - Teste de Funcionamento");
  Serial.println("=====================================");
}

void loop() {
  Serial.println("Ligando Flash LED...");
  digitalWrite(FLASH_LED_PIN, HIGH);
  delay(500);

  Serial.println("Desligando Flash LED...");
  digitalWrite(FLASH_LED_PIN, LOW);
  delay(1500);
}

Exemplo 2: Servidor de Vídeo Streaming e Reconhecimento Facial (CameraWebServer)

A biblioteca oficial do ESP32 inclui um projeto completo de servidor web com streaming em tempo real, captura de fotos e detecção facial.

1. Na Arduino IDE, vá até Arquivo > Exemplos > ESP32 > Camera > CameraWebServer;
2. No arquivo do exemplo, abra a aba camera_pins.h e certifique-se de que a definição da placa está ativa para o modelo AI-Thinker:

   #define CAMERA_MODEL_AI_THINKER // Habilita o mapeamento do ESP32-CAM AI-Thinker

3. Na aba principal do código, configure suas credenciais de rede Wi-Fi:

   const char* ssid = "NOME_DA_SUA_REDE_WIFI";
   const char* password = "SENHA_DA_SUA_REDE_WIFI";

4. Verifique se o GPIO 0 está conectado ao GND e clique no botão Carregar (Upload);
5. Quando o log exibir Connecting........_____....., pressione o botão RST da placa se o upload não iniciar de imediato;
6. Ao término da gravação com a mensagem Done uploading, desconecte o jumper entre GPIO 0 e GND;
7. Abra o Monitor Serial configurado em 115200 baud e pressione o botão RST da placa;
8. O ESP32-CAM conectará na sua rede Wi-Fi e exibirá o endereço IP atribuído:

   WiFi connected
   Camera Ready! Use 'http://192.168.1.150' to connect

9. Abra o navegador no computador ou smartphone conectado na mesma rede e acesse o endereço IP informado para visualizar o painel de streaming, capturar fotos e ativar o reconhecimento facial.

Resolução de dúvidas frequentes (FAQ)

Pergunta	Resposta
O que fazer se a mensagem “A fatal error occurred: Failed to connect to ESP32: Timed out waiting for packet header” aparecer?	Verifique se o pino GPIO 0 está firmemente conectado ao GND. Ao iniciar a mensagem Connecting..., pressione o botão RST da placa por 1 segundo para forçar a entrada no modo bootloader.
Por que o ESP32-CAM fica reiniciando em loop (Brownout detector was triggered)?	O ESP32-CAM consome picos de corrente de até 310 mA durante transmissões de rádio Wi-Fi. Certifique-se de utilizar uma fonte de 5V externa dedicada com capacidade de pelo menos 1.5A a 2A conectada aos pinos 5V e GND.
A imagem da câmera aparece preta, com listras coloridas ou com erro de inicialização “Camera init failed with error 0x20002”?	Verifique se o cabo flat ribbon da câmera OV2640 está totalmente inserido e travado no conector FPC da placa, e confirme se a linha #define CAMERA_MODEL_AI_THINKER foi selecionada no código.
Posso utilizar o pino 3V3 para alimentar a placa durante o streaming de vídeo?	Não é recomendado. O pino 3V3 alimenta diretamente as linhas sensíveis do circuito sem margem de corrente suficiente, podendo causar instabilidade térmica e travamentos. Sempre alimente pelo pino 5V.
Como salvar fotos automaticamente no cartão micro-SD?	Utilize as bibliotecas SD_MMC.h ou FS.h do ESP32 para montar o cartão e salvar o buffer de bytes retornado pela função esp_camera_fb_get().

Conclusão

Este manual abordou de forma completa como utilizar e gravar a placa ESP32-CAM com a IDE do Arduino, cobrindo desde o hardware até a execução prática de projetos:

• Especificações técnicas: arquitetura do SoC ESP32-S, memória PSRAM e resoluções do sensor OV2640;
• Pinagem e conexões: mapeamento dos terminais de I/O, linhas seriais e o papel do pino GPIO 0 no modo bootloader;
• Métodos de ligação: diagramas e esquemas elétricos padronizados com conversores FTDI, CP2102 e Arduino UNO;
• Configuração de software e exemplos: instalação do core ESP32 na Arduino IDE, validação de blink do flash e servidor de streaming com reconhecimento facial.

Com o ambiente devidamente configurado e o esquema de ligação correto, o ESP32-CAM torna-se uma plataforma altamente eficiente para aplicações de monitoramento visual e robótica autônoma.
