Termostato Digital STC-1000 Bivolt: Manual Técnico Completo

Introdução

Neste manual, será apresentado como instalar, programar e utilizar o termostato digital STC-1000 Bivolt, além de seus métodos de ligação elétrica e exemplos práticos de controle térmico. Se desejar adquirir este controlador, clique aqui.

Descrição geral do produto

O que é o Termostato STC-1000 Bivolt?

O STC-1000 é um dos controladores de temperatura digitais mais populares e confiáveis da automação, projetado com microcontrolador interno e arquitetura autônoma com dois relés de acionamento independentes: um canal dedicado para aquecimento (Heating) e outro canal dedicado para resfriamento (Cooling). Alimentado diretamente pela rede de 110/220VCA (bivolt automático), ele opera de forma 100% autônoma, dispensando qualquer microcontrolador externo e sem exigir programação por computador.

O dispositivo realiza o monitoramento térmico contínuo por meio de uma sonda NTC 10K de alta sensibilidade com cápsula em aço inoxidável à prova d’água. As cargas elétricas são comutadas por relés mecânicos internos com contatos secos que suportam até 10A cada. Todas as configurações e parâmetros ajustados pelo usuário são gravados em memória não volátil (EEPROM), assegurando a preservação total dos dados mesmo após quedas ou oscilações de energia elétrica.

Para que serve?

• Controle térmico de precisão com dupla ação — aciona automaticamente resistências elétricas para elevar a temperatura ou compressores e ventiladores para resfriar no mesmo ambiente controlado;
• Chocadeiras, incubadoras e estufas agrícolas — mantém rigorosamente a faixa térmica ideal com estabilidade de décimos de grau para germinação, secagem e preservação biológica;
• Cervejaria artesanal, aquários e refrigeração — gerencia fermentadores, aquários marinhos, cervejeiras, freezers e balcões refrigerados de modo autônomo e contínuo.

Por que devo usar?

• Dupla saída automática e independente — comuta sem intervenção manual entre os relés de aquecimento (Heating) e resfriamento (Cooling) de acordo com a temperatura medida pela sonda;
• Contatos secos universais e isolados — relés mecânicos de 10A que funcionam como chaves isoladas, chaveando com segurança circuitos em 110V/220V CA ou cargas em corrente contínua;
• Proteção inteligente de compressores e memória EEPROM — temporizador de retardo (delay) configurável de 1 a 10 minutos que protege motores contra partidas sob pressão residual, além de preservar os parâmetros salvos.

Quando devo usar?

O controlador STC-1000 Bivolt é a escolha ideal quando:

• O sistema necessita de aquecimento e resfriamento automáticos no mesmo ambiente térmico;
• Deseja-se uma solução compacta de embutir em painel (recorte padrão de 71 × 29 mm) com acabamento profissional;
• As cargas ligadas diretamente consomem até 10A nominais (ou operam acionando a bobina de uma chave contatora auxiliar para potências maiores);
• É imprescindível proteção por atraso de partida (delay) para equipamentos de refrigeração.

Não é a melhor escolha quando:

• O processo industrial exige controle proporcional-integral-derivativo (PID) com relé de estado sólido (SSR) para oscilação mínima contínua (nesses casos, utilizar o controlador industrial REX-C100);
• O sistema exige monitoramento concomitante de umidade relativa (nesse caso, preferir controladores combinados de temperatura e umidade como STC-3028 ou SHT-2000);
• É necessária conectividade Wi-Fi ou gerenciamento por aplicativo móvel (nesse caso, optar por modelos conectados como DTC-1201 Wi-Fi).

Como funciona o controle de temperatura

O princípio de operação do STC-1000 baseia-se na comparação em tempo real entre a temperatura medida pela sonda NTC 10K, a temperatura-alvo (F1) e a diferença de temperatura / histerese (F2):

• Modo Aquecimento (Heating): Quando a temperatura ambiente medida cai para um valor menor ou igual a $(F1 - F2)$, o relé de aquecimento fecha seus contatos (bornes 5 e 6) e o LED Heat acende no painel. O aquecedor permanece ligado até que a temperatura suba e alcance o valor programado em $F1$, momento em que a saída é desligada.
• Modo Resfriamento (Cooling): Quando a temperatura ambiente sobe para um valor maior ou igual a $(F1 + F2)$, inicia-se a contagem do tempo de atraso do compressor (F3), durante o qual o indicador LED Cool pisca no painel. Concluído esse intervalo, o relé de resfriamento fecha seus contatos (bornes 7 e 8) e o LED Cool acende de forma contínua. Ao descer e atingir a temperatura-alvo $F1$, o refrigerador é desligado.
• Zona Morta de Estabilidade: Na faixa de temperatura compreendida entre $(F1 - F2)$ e $(F1 + F2)$, ambos os relés permanecem abertos (desligados). Essa faixa de segurança evita a ativação alternada contínua e desnecessária entre aquecedor e refrigerador, proporcionando alta eficiência energética e prolongando a vida útil dos equipamentos.

Especificações técnicas

Principais especificações

Parâmetro	Valor Técnico
Modelo	STC-1000
Código SKU RoboBuilders	RB0562
Tensão de alimentação	110V ~ 220V CA ±10% (Bivolt automático, 50/60 Hz)
Consumo elétrico	< 3 W
Faixa de medição	-50,0°C a 99,9°C
Faixa de controle	-50,0°C a 99,9°C
Resolução de leitura	0,1°C
Precisão de medição	±1°C (na faixa de -50°C a 70°C)
Sensor de temperatura	Sonda NTC 10K com cápsula de inox à prova d’água
Comprimento do cabo do sensor	1,0 metro
Saídas de acionamento	2 saídas por relé (1× Aquecimento + 1× Resfriamento)
Tipo de contato das saídas	Contato seco normalmente aberto (NA / SPST)
Capacidade máxima dos relés	10A / 250VCA para cada saída
Potência máx. de chaveamento direto	1000W em 110VCA / 2000W em 220VCA
Tempo de atraso do compressor (Delay)	1 a 10 minutos (ajustável no parâmetro F3)
Faixa de calibração de temperatura	-10,0°C a +10,0°C (ajustável no parâmetro F4)
Temperatura de operação do aparelho	0°C a 60°C
Umidade de trabalho	20% a 85% UR (sem condensação)
Dimensões externas	75 × 34,5 × 85 mm
Dimensões do recorte no painel	71 × 29 mm

Parâmetros de configuração

Código	Função	Variação	Valor padrão
F1	Temperatura-alvo (Set Point)	-50,0°C a 99,9°C	10,0°C
F2	Diferença de temperatura / Histerese	0,3°C a 10,0°C	0,5°C
F3	Tempo de atraso do compressor (Delay)	1 a 10 minutos	3 minutos
F4	Calibração da sonda (Offset)	-10,0°C a +10,0°C	0,0°C

💡 Dica: O parâmetro F3 protege os motores de refrigeradores, cervejeiras e freezers, garantindo que o compressor só receba nova partida após a equalização da pressão do fluido refrigerante no circuito.

Faixa de medição e precisão

Condição Operacional	Especificação
Faixa total de leitura	-50,0°C a 99,9°C
Resolução do display LED	0,1°C
Precisão calibrada (-50°C a +70°C)	±1,0°C
Tempo de resposta da amostragem	~1 segundo
Alarme de falha do sensor	Exibição de EE com alerta sonoro interno
Alarme de temperatura fora da faixa	Exibição de HH (leitura acima de 99,9°C)

Método de ligação

Requisitos de instalação

Para instalar e colocar em funcionamento o controlador STC-1000, são necessários os seguintes itens:

• 1× Controlador de Temperatura Digital STC-1000 Bivolt (RB0562);
• 1× Sonda de temperatura NTC 10K à prova d’água (inclusa no produto);
• Fiação elétrica flexível de cobre (mínimo 1,5 mm² para alimentação e cargas de até 10A);
• Disjuntor termomagnético no quadro elétrico de proteção;
• Equipamento de aquecimento (resistência tubular, lâmpada de cerâmica ou aquecedor);
• Equipamento de resfriamento (compressor, geladeira, frigobar, chiller ou exaustor);
• Chave contatora auxiliar (obrigatória caso qualquer carga consuma mais que 10A nominais ou potências superiores a 1000W em 110V / 2000W em 220V).

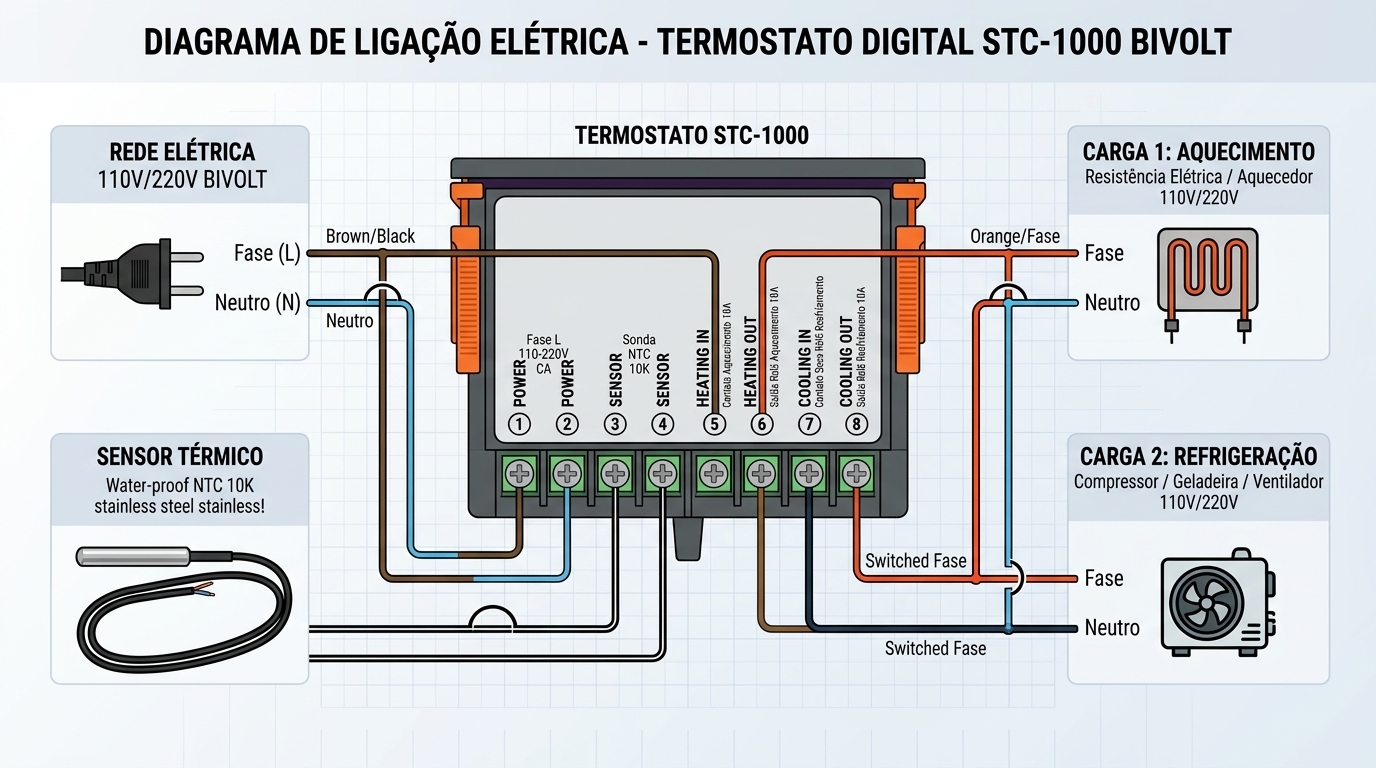

Diagrama de ligação elétrica

O STC-1000 possui 8 bornes parafusáveis em seu painel traseiro. Como suas saídas de aquecimento (bornes 5 e 6) e resfriamento (bornes 7 e 8) são do tipo contato seco isolado, é fundamental derivar a Fase (L) da rede de alimentação para alimentar os bornes 5 e 7 por meio de pontes de conexão.

Tabela de conexões dos terminais

A tabela abaixo descreve detalhadamente cada conexão ilustrada no diagrama:

Terminal de Origem	Terminal de Destino (STC-1000 Bivolt)	Cor do Fio	Tipo de Sinal	Observação
Rede AC (Fase - L)	Borne 1 (Power L)	Marrom / Preto	Alimentação AC (Fase)	Tensão de rede 110V ou 220V CA
Rede AC (Neutro - N)	Borne 2 (Power N)	Azul Claro	Alimentação AC (Neutro)	Retorno neutro da rede elétrica
Sonda NTC 10K (Condutor 1)	Borne 3 (Sensor S1)	Preto / Branco	Sinal do Sensor	Entrada da sonda NTC (sem polaridade)
Sonda NTC 10K (Condutor 2)	Borne 4 (Sensor S2)	Preto / Branco	Sinal do Sensor	Entrada da sonda NTC (sem polaridade)
Borne 1 (Ponte de Fase)	Borne 5 (Heating In)	Marrom / Vermelho	Entrada Relé Aquecimento	Jumper derivado da Fase para contato seco
Borne 6 (Heating Out)	Aquecedor (Terminal Fase)	Laranja / Vermelho	Fase Chaveada (L)	Conexão ao polo de fase da carga de aquecimento
Rede AC (Neutro - N)	Aquecedor (Terminal Neutro)	Azul Claro	Retorno Neutro (N)	Ligação direta de neutro à carga de aquecimento
Borne 1 (Ponte de Fase)	Borne 7 (Cooling In)	Marrom / Vermelho	Entrada Relé Refrigeração	Jumper derivado da Fase para contato seco
Borne 8 (Cooling Out)	Refrigerador (Terminal Fase)	Azul Escuro / Preto	Fase Chaveada (L)	Conexão ao polo de fase da carga de resfriamento
Rede AC (Neutro - N)	Refrigerador (Terminal Neutro)	Azul Claro	Retorno Neutro (N)	Ligação direta de neutro à carga de resfriamento

💡 Importante sobre a fiação: O condutor Neutro (N) da rede elétrica deve ser interligado diretamente ao segundo polo de ambas as cargas (aquecedor e resfriador), pois o controlador STC-1000 comuta exclusivamente os condutores de Fase através de seus relés.

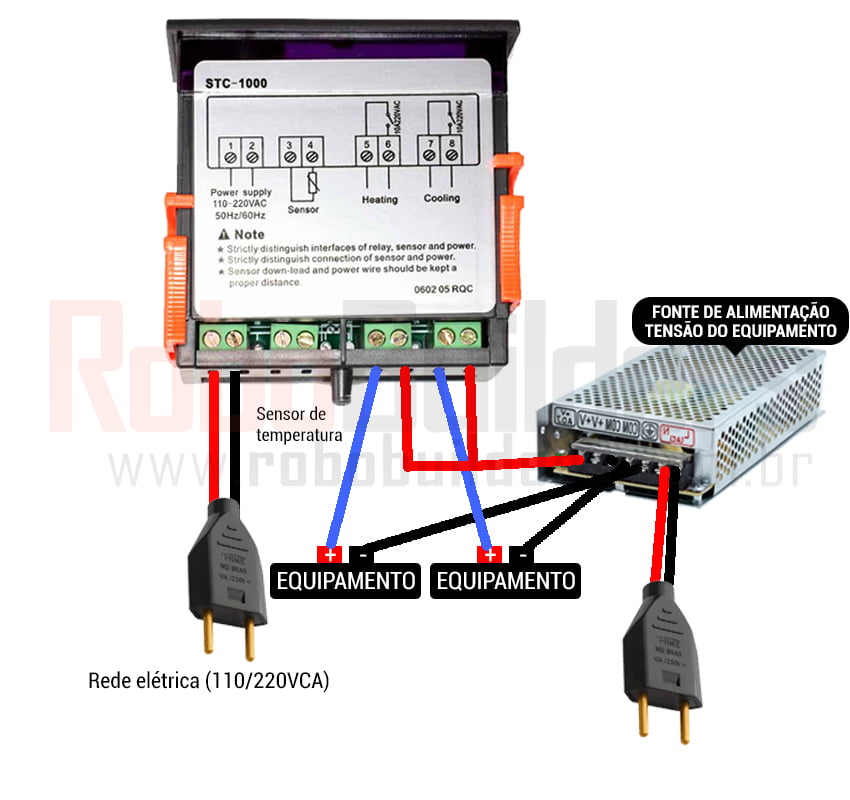

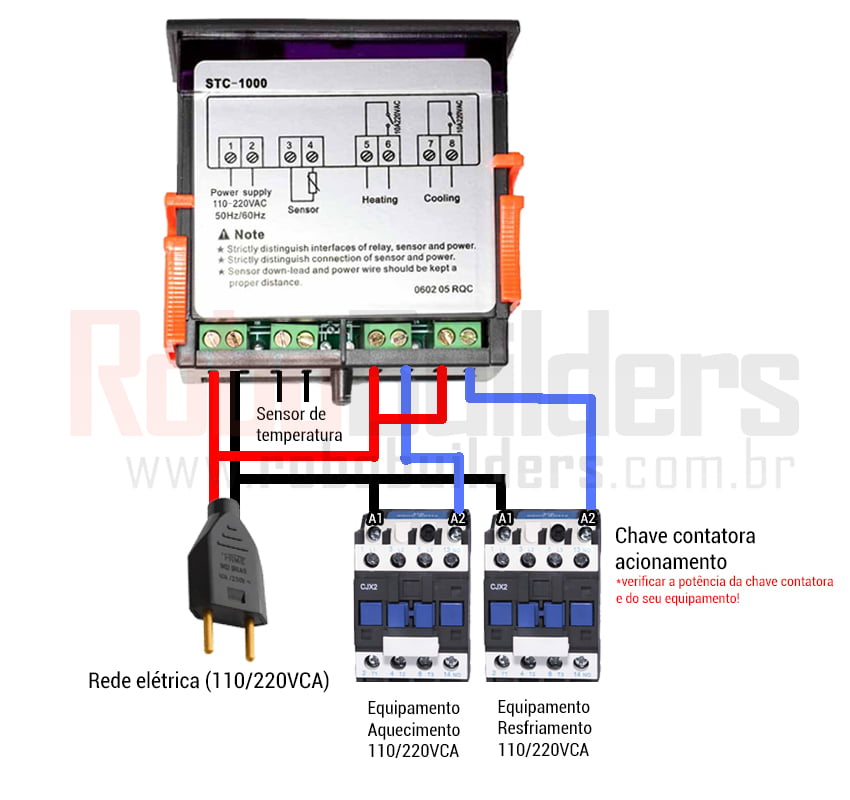

Para instalações que utilizam fonte de alimentação auxiliar ou acionamento de cargas pesadas com chave contatora:

Observações de segurança elétrica

⚠️ Atenção: Desligue sempre a alimentação geral no disjuntor da instalação antes de manipular os condutores ou apertar os parafusos dos bornes traseiros do aparelho.

⛔ Perigo: A corrente máxima suportada por cada contato de relé do STC-1000 é de 10A (1000W em 110V ou 2000W em 220V em cargas resistivas). Em motores e compressores com alta corrente de partida, ou resistências industriais acima desse limite, é estritamente obrigatório ligar a saída do STC-1000 à bobina (A1/A2) de uma chave contatora de potência auxiliar.

Como fazer a programação

Sinais do display e indicadores LED

O painel frontal do STC-1000 conta com display numérico vermelho de alta luminosidade e três LEDs de status:

• LED Set: Acende quando o aparelho está no modo de configuração e edição de parâmetros;
• LED Heat:
  • Aceso contínuo: O relé de aquecimento está fechado e o aquecedor está operando;
  • Apagado: O relé de aquecimento está aberto (desligado).
• LED Cool:
  • Aceso contínuo: O relé de resfriamento está fechado e o compressor/refrigerador está operando;
  • Piscando: O sistema atingiu a temperatura de resfriamento, mas está aguardando o tempo de retardo (F3) para proteção do compressor;
  • Apagado: O relé de resfriamento está aberto (desligado).

Funções das teclas do painel

• Tecla Power (Liga/Desliga):
  • Com o aparelho desligado: pressionar por 3 segundos liga o termostato;
  • Com o aparelho ligado: pressionar por 3 segundos desliga o termostato;
  • Dentro do menu de configuração: toque rápido salva as alterações realizadas e retorna imediatamente à tela principal de medição.
• Tecla S (Configuração / Set):
  • Pressionar por 3 segundos para acessar o menu de parâmetros (F1, F2, F3, F4);
  • Dentro do menu: mantenha a tecla S pressionada e utilize simultaneamente as teclas ▲ ou ▼ para modificar o valor do parâmetro.
• Teclas ▲ e ▼ (Navegação e Consulta rápida):
  • Na tela normal: toque rápido em ▲ exibe a temperatura programada (F1); toque rápido em ▼ exibe o valor da histerese (F2);
  • Dentro do menu: alternam entre os parâmetros F1, F2, F3 e F4.

Modo normal (configuração passo a passo)

1. Com o STC-1000 ligado, mantenha pressionada a tecla S por aproximadamente 3 segundos até que o código F1 apareça no display e o LED Set acenda;
2. Para alterar o valor de F1 (temperatura desejada), segure pressionada a tecla S e toque na tecla ▲ (para aumentar) ou ▼ (para diminuir) até atingir o valor pretendido;
3. Solte a tecla S e pressione a tecla ▲ para avançar para o parâmetro F2;
4. Segure a tecla S novamente e use as teclas ▲ e ▼ para ajustar a histerese (recomendado entre 0,5°C e 2,0°C);
5. Avance para o parâmetro F3 (atraso do compressor) e configure o tempo desejado em minutos (o padrão de fábrica é 3 minutos);
6. Se necessário, avance para o parâmetro F4 (calibração) e compense qualquer eventual diferença em relação a um termômetro calibrado de referência;
7. Concluídos os ajustes, dê um toque rápido na tecla Power para salvar as configurações na memória EEPROM e retornar à operação normal.

⚠️ Atenção: Caso nenhuma tecla seja pressionada por mais de 10 segundos durante o menu de ajuste, o controlador sairá automaticamente do modo de programação sem salvar as alterações feitas no parâmetro atual. Se o display exibir Er, indica que os parâmetros não foram gravados corretamente e o procedimento deve ser repetido.

Ajuste fino e calibração (F4)

A sonda NTC 10K pode apresentar pequenas variações de leitura decorrentes do comprimento do cabo ou do meio físico medido. O parâmetro F4 permite aplicar uma correção de -10,0°C a +10,0°C em passos de 0,1°C:

• Exemplo: Se a sonda do STC-1000 registra 26,4°C, porém um termômetro de precisão no mesmo ponto indica 25,0°C, ajuste o parâmetro F4 para -1,4°C. O display passará a exibir o valor corrigido de 25,0°C.

Restauração dos padrões de fábrica (Reset)

Caso queira restaurar todos os parâmetros do STC-1000 para a configuração original de fábrica:

1. Desligue a alimentação do termostato no disjuntor;
2. Mantenha pressionadas simultaneamente as teclas ▲ e ▼;
3. Com as duas teclas pressionadas, ligue novamente a energia elétrica do controlador;
4. O display exibirá os números piscando e emitirá um bipe sonoro, reiniciando o aparelho com todas as configurações padrão restauradas.

Exemplos de programação

Exemplo 1: Controle exclusivo de aquecimento (Chocadeira ou Estufa)

Deseja-se manter a temperatura de uma chocadeira estável em 37,8°C, acionando uma resistência sempre que a temperatura cair para 37,5°C e desligando ao atingir os 37,8°C:

1. Acesse o menu e configure F1 = 37,8°C (temperatura-alvo de desligamento);
2. Configure F2 = 0,3°C (diferença de temperatura para reacelerar o aquecimento);
3. O parâmetro F3 pode ser mantido no padrão (não afeta o relé de aquecimento);
4. Conecte a resistência de aquecimento aos bornes 5 e 6 (Heating);
5. Pressione a tecla Power para salvar.

Comportamento: A resistência ligará sempre que a temperatura medida for igual ou menor a 37,5°C ($37,8 - 0,3$) e desligará imediatamente ao atingir 37,8°C.

Exemplo 2: Controle exclusivo de resfriamento (Cervejeira ou Freezer)

Deseja-se controlar um refrigerador para manter bebidas a 2,0°C, ligando o compressor quando a temperatura subir para 4,0°C e desligando ao atingir 2,0°C, com proteção de partida de 4 minutos:

1. Configure F1 = 2,0°C (temperatura de corte do compressor);
2. Configure F2 = 2,0°C (histerese de religamento);
3. Configure F3 = 4 minutos (tempo de proteção de atraso do compressor);
4. Conecte o compressor ou geladeira aos bornes 7 e 8 (Cooling);
5. Salve com a tecla Power.

Comportamento: Quando a temperatura interna atingir 4,0°C ($2,0 + 2,0$), o LED Cool começará a piscar aguardando 4 minutos. Findo esse tempo, o relé fecha ligando o compressor. Ao atingir 2,0°C, o compressor é desligado.

Exemplo 3: Controle simultâneo automático (Aquário Marinho ou Terrário)

Deseja-se manter a água de um aquário a 25,0°C durante o ano inteiro. Se a temperatura cair para 24,0°C, o aquecedor liga; se subir para 26,0°C, o chiller/ventoinha liga:

1. Configure F1 = 25,0°C;
2. Configure F2 = 1,0°C;
3. Configure F3 = 3 minutos;
4. Conecte o aquecedor de imersão aos bornes 5 e 6 (Heat);
5. Conecte o chiller ou sistema de ventoinhas aos bornes 7 e 8 (Cool);
6. Pressione a tecla Power para salvar.

Comportamento:

• Temperatura $\le 24,0°C$: Relé de aquecimento liga (LED Heat aceso); desliga em 25,0°C;
• Temperatura entre 24,1°C e 25,9°C: Ambas as saídas ficam desligadas (zona neutra estável);
• Temperatura $\ge 26,0°C$: Relé de resfriamento liga após o delay de 3 min (LED Cool aceso); desliga em 25,0°C.

Resolução de dúvidas frequentes (FAQ)

Sintoma / Dúvida	Causa Mais Provável	Solução Recomendada
Display exibindo EE e emitindo alarme sonoro (bipe)	Sonda NTC desconectada, fios partidos, mau contato nos bornes 3 e 4 ou sensor danificado.	Verifique o aperto dos condutores nos bornes 3 e 4. Pressione qualquer tecla para cessar o alarme sonoro e substitua o sensor se os fios estiverem rompidos.
Display exibindo HH continuamente	A temperatura medida ultrapassou o limite máximo suportado pelo circuito (> 99,9°C) ou sensor em curto.	Desligue o sistema, afaste a sonda de fontes térmicas excessivas e verifique a integridade do cabo da sonda.
LED Cool piscando e a refrigeração não liga	O tempo de atraso de proteção do compressor (F3) está em contagem regressiva ativa.	Comportamento normal de proteção. Aguarde o tempo programado em F3 (1 a 10 min) expirar para que o relé feche e acione o compressor.
A saída não aciona na temperatura esperada	Confusão entre valor-alvo (F1) e valor com histerese (F2), ou falta de ponte de alimentação nos bornes 5 e 7.	Lembre-se de que as saídas são contatos secos e exigem derivação da Fase para a entrada de cada relé. Revise o cálculo de $(F1 \pm F2)$.
Relé cicla (liga e desliga) com muita frequência	Histerese (F2) programada com valor excessivamente baixo para o volume ou inércia térmica do ambiente.	Aumente o valor de F2 para pelo menos 1,0°C a 2,0°C para reduzir o desgaste mecânico dos relés e dos atuadores.
Display exibe Er após tentar salvar	A tecla S foi liberada antes do ajuste completo ou houve interrupção durante a gravação na EEPROM.	Refaça a programação, segurando a tecla S enquanto usa ▲ ou ▼, e finalize pressionando a tecla Power.
Carga não recebe tensão mesmo com o LED aceso	Falta de jumper (ponte) de alimentação entre a rede elétrica e os bornes 5 ou 7.	As saídas do STC-1000 são chaves secas desenergizadas. Verifique se o condutor de Fase foi conectado aos bornes 5 e 7.
Display totalmente apagado (não liga)	Ausência de tensão nos bornes 1 e 2 ou disjuntor da rede desarmado.	Meça com um multímetro a presença de tensão de 110V ou 220V CA nos bornes 1 e 2 e aperte a tecla Power por 3 segundos.

Conclusão

Este manual abordou de forma completa o termostato digital STC-1000 Bivolt, reunindo todas as orientações fundamentais para uma instalação segura e uma programação precisa:

• Conceito e Operação: controlador microcontrolado autônomo com dupla saída (aquecimento e resfriamento automáticos), display digital de 3 dígitos e sensor NTC 10K blindado;
• Especificações Técnicas: compatibilidade bivolt (110V/220V CA), precisão de leitura de ±1°C com resolução de 0,1°C e memória EEPROM não volátil;
• Método de Ligação: conexão detalhada dos 8 bornes com contatos secos, utilização de pontes de Fase e integração com chave contatora auxiliar para potências superiores a 10A;
• Programação e Parâmetros: configuração dos parâmetros F1 (setpoint), F2 (histerese), F3 (delay de proteção do compressor) e F4 (calibração offset da sonda);
• Exemplos Práticos: configurações prontas para controle de aquecimento em chocadeiras, resfriamento em cervejeiras e controle combinado em aquários marinhos;
• Resolução de Problemas: diagnóstico de códigos de falha como EE, HH e Er no display e procedimentos de restauração de fábrica.

Com a correta instalação dos jumpers de alimentação e o dimensionamento adequado da histerese térmica, o STC-1000 proporciona controle rigoroso, confiabilidade operacional contínua e excelente custo-benefício em qualquer projeto de automação térmica.
