Controlador de Temperatura e Umidade STC-3028: Manual Técnico Completo
Introdução
Neste manual, será apresentado como instalar, configurar e utilizar o controlador digital de temperatura e umidade STC-3028. Se desejar adquirir este controlador, clique aqui.
Descrição geral do produto
O que é o Controlador STC-3028?
O STC-3028 é um controlador microcontrolado autônomo bivolt projetado para monitorar e gerenciar de forma combinada a temperatura e a umidade relativa do ar em um único módulo compacto de embutir em painel. Ele conta com display LED duplo de alto contraste (vermelho para temperatura e azul para umidade) e quatro teclas frontais dedicadas, operando de modo 100% independente sem a necessidade de microcontroladores externos como Arduino, ESP32 ou Raspberry Pi e dispensando qualquer programação por computador.
O instrumento utiliza uma sonda combinada integrada com cabo de 1 metro e chaveia os atuadores externos por meio de duas saídas independentes por relé (contatos secos com capacidade de até 10A por canal). Todos os parâmetros definidos pelo usuário são mantidos em memória não volátil, garantindo a preservação integral das programações mesmo diante de interrupções no fornecimento de energia elétrica.
Para que serve?
- Automação climática simultânea — controle combinado de temperatura e umidade em chocadeiras, estufas agrícolas, viveiros, terrários e câmaras de germinação;
- Controle de climatização e refrigeração — controle térmico e de umidade em cervejeiras artesanais, adegas de vinho, câmaras de cura de queijos e embutidos;
- Proteção e condicionamento de ambientes — controle de exaustão, secagem e desumidificação em CPDs, salas de servidores, depósitos de grãos e armários de filamentos 3D.
Por que devo usar?
- Gerenciamento duplo independente — controla atuadores de temperatura e umidade em canais separados com relés dedicados de contato seco;
- Saídas chaveadas versáteis — relés isolados que permitem chavear equipamentos em diferentes tensões (12VCC, 24VCC, 110VCA ou 220VCA) de até 10A;
- Operação direta e prática — ajuste rápido dos pontos de acionamento e desligamento pelos botões frontais sem menus complexos.
Quando devo usar?
O controlador STC-3028 é indicado quando:
- O sistema exige monitoramento e controle simultâneo de temperatura e umidade relativa no mesmo ambiente;
- As cargas elétricas acopladas (resistências, lâmpadas aquecedoras, ventiladores, compressores, umidificadores ou exaustores) demandam corrente contínua de até 10A;
- Busca-se uma instalação rápida e direta em painel, com leituras visíveis e confiáveis em tempo real.
Não é a melhor escolha quando:
- É indispensável o monitoramento remoto via Wi-Fi/aplicativo móvel ou registro em nuvem (recomenda-se desenvolvimento com ESP32 ou CLP);
- A corrente das cargas ultrapassa 10A — nessa situação, o relé do STC-3028 deve acionar uma chave contatora de potência auxiliar;
- O processo requer controle PID proporcional de alta precisão com rampas e patamares ultrarrápidos.
Como funciona o controle de temperatura e umidade
O STC-3028 efetua a leitura ininterrupta do ambiente por meio de sua sonda integrada e compara as grandezas instantâneas com os limites programados nos pares de botões frontais:
- Canal de Temperatura (Display Superior Vermelho):
- Modo Aquecimento: configurado quando a temperatura de início (botão △1) for menor que a de parada (botão ▽1). O relé aciona quando o ambiente esfria até o valor de △1 e desliga ao atingir ▽1.
- Modo Resfriamento: configurado quando a temperatura de início (botão △1) for maior que a de parada (botão ▽1). O relé aciona quando o ambiente esquenta até o valor de △1 e desliga quando esfria até ▽1.
- Canal de Umidade (Display Inferior Azul):
- Modo Umidificação: configurado quando a umidade de início (botão △2) for menor que a de parada (botão ▽2). O relé aciona quando o ar seca até o valor de △2 e desliga ao alcançar ▽2.
- Modo Desumidificação: configurado quando a umidade de início (botão △2) for maior que a de parada (botão ▽2). O relé aciona quando a umidade sobe até o valor de △2 e desliga ao baixar até ▽2.
A diferença entre as temperaturas/umidades de acionamento e desligamento atua como histerese programável, evitando comutações rápidas e protegendo os componentes contra desgaste excessivo.
Especificações técnicas
Principais especificações
| Parâmetro | Valor |
|---|---|
| Modelo | STC-3028 |
| Código SKU | RB1032 |
| Tensão de alimentação | 110/220VCA (bivolt automático, 50/60 Hz) |
| Faixa de medição de temperatura | -20°C a 80°C (escala ampliada até 110°C) |
| Faixa de medição de umidade relativa | 0% a 100% RH |
| Resolução do display | 0,1°C / 0,1% RH |
| Precisão de medição | ±1,0°C / ±0,1% RH |
| Tipo de sensor | Sonda combinada integrada (Temp + RH) com cabo de 1 metro |
| Tipo de saídas | 2 saídas chaveadas independentes (contatos secos de relé NO) |
| Capacidade de contato do relé | 10A / 250VCA (carga resistiva por canal) |
| Potência máxima recomendada | 1100W em 110VCA / 2200W em 220VCA (resistivo) |
| Material da carcaça | Plástico ABS antichamas (grau industrial) |
| Consumo próprio de energia | < 3W |
Parâmetros de configuração
| Botão / Tecla | Função de Controle | Faixa de Ajuste | Valor Padrão |
|---|---|---|---|
| △ (1 - Superior Esquerda) | Temperatura de acionamento do relé 1 | -20°C a 80°C | 20,0°C |
| ▽ (1 - Inferior Esquerda) | Temperatura de desligamento do relé 1 | -20°C a 80°C | 25,0°C |
| △ (2 - Superior Direita) | Umidade de acionamento do relé 2 | 0% a 100% RH | 35,0% RH |
| ▽ (2 - Inferior Direita) | Umidade de desligamento do relé 2 | 0% a 100% RH | 50,0% RH |
| △▽ (1 - Esquerda) simultâneos | Calibração de temperatura (offset) | -10,0°C a +10,0°C | 0,0°C |
| △▽ (2 - Direita) simultâneos | Calibração de umidade (offset) | -10,0% a +10,0% RH | 0,0% RH |
💡 Dica: a alternância entre modo de aquecimento/resfriamento ou umidificação/desumidificação é feita exclusivamente pela relação entre o valor inicial (△) e o valor final (▽), sem necessidade de acessar menus internos ocultos.
Faixa de medição e precisão
| Grandeza | Faixa de Medição | Resolução | Precisão |
|---|---|---|---|
| Temperatura | -20°C a 80°C | 0,1°C | ±1,0°C |
| Umidade Relativa | 0% a 100% RH | 0,1% RH | ±0,1% RH |
Dimensões e montagem em painel
O controlador conta com gabinete padrão industrial para embutir em painéis de madeira, metal ou acrílico, contando com travas laterais de aperto manual:
- Dimensões frontais externas: 75 × 34,5 mm;
- Profundidade total: 85 mm;
- Abertura necessária no painel (furação): 71 × 29 mm.
Método de ligação
Requisitos de instalação
- 1× Controlador digital duplo de temperatura e umidade STC-3028 (RB1032);
- 1× Sonda combinada de temperatura e umidade (inclusa no conjunto);
- Fiação flexível de cobre dimensionada para a corrente das cargas (seção mínima recomendada de 1,5 mm² para cargas de até 10A);
- Disjuntor termomagnético de proteção na linha de alimentação CA;
- Cargas de controle térmico (resistência elétrica, lâmpada de cerâmica, chocadeira, chiller ou compressor);
- Cargas de controle de umidade (umidificador ultrassônico, bicos de névoa, exaustor ou desumidificador);
- Chave contatora auxiliar (obrigatória para compressores pesados, motores indutivos ou cargas com corrente superior a 10A).

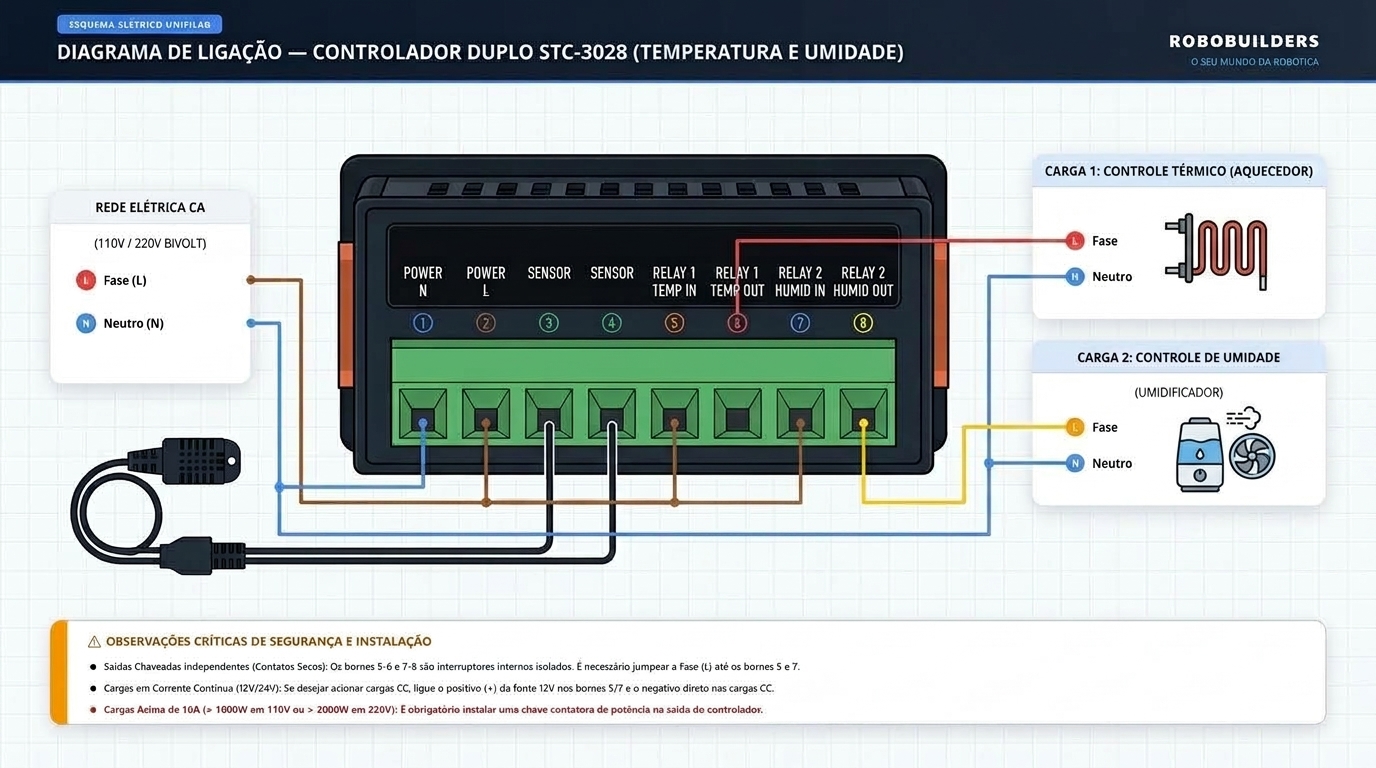

Diagrama de ligação elétrica
O STC-3028 opera com saídas chaveadas por relé (contatos secos). Isso significa que os terminais de saída 5-6 e 7-8 atuam como interruptores isolados da alimentação do próprio instrumento. Para ligar as cargas, deriva-se a Fase (L) da rede de alimentação para alimentar as entradas dos relés (bornes 5 e 7), conduzindo as saídas comutadas (bornes 6 e 8) até cada respectivo atuador.
Tabela de conexões dos terminais
A tabela abaixo descreve detalhadamente cada conexão ilustrada no diagrama elétrico de referência:
| Terminal de Origem | Terminal de Destino (STC-3028) | Cor do Fio | Tipo de Sinal | Observação |
|---|---|---|---|---|
| Rede CA (Neutro - N) | Borne 1 (POWER N) | Azul Claro | Alimentação / Retorno | Conexão de neutro da rede elétrica (110V ou 220V) |
| Rede CA (Fase - L) | Borne 2 (POWER L) | Marrom | Alimentação (Linha Ativa) | Conexão de fase da rede elétrica |
| Sonda Combinada (Condutor 1) | Borne 3 (SENSOR) | Preto | Sinal de Leitura | Terminal de sinal da sonda integrada |
| Sonda Combinada (Condutor 2) | Borne 4 (SENSOR) | Preto | Referência do Sensor | Terminal de referência da sonda integrada |
| Borne 2 (POWER L) | Borne 5 (RELAY 1 - TEMP IN) | Marrom | Ponte de Fase (Jumper) | Derivação de fase para energizar a entrada do relé de temperatura |
| Borne 6 (RELAY 1 - TEMP OUT) | Carga 1 (Terminal L Fase) | Vermelho | Fase Chaveada (Temperatura) | Saída comutada para o aquecedor ou refrigerador (até 10A) |
| Borne 2 (POWER L) | Borne 7 (RELAY 2 - HUMID IN) | Marrom | Ponte de Fase (Jumper) | Derivação de fase para energizar a entrada do relé de umidade |
| Borne 8 (RELAY 2 - HUMID OUT) | Carga 2 (Terminal L Fase) | Amarelo | Fase Chaveada (Umidade) | Saída comutada para o umidificador ou exaustor (até 10A) |
| Rede CA (Neutro - N) | Carga 1 (Terminal N Neutro) | Azul Claro | Retorno Neutro | Ligação direta do condutor neutro à carga térmica |
| Rede CA (Neutro - N) | Carga 2 (Terminal N Neutro) | Azul Claro | Retorno Neutro | Ligação direta do condutor neutro à carga de umidade |
💡 Dica: Como as saídas dos relés são contatos secos, elas não fornecem tensão de saída por si sós. A derivação da Fase (L) nos bornes 5 e 7 é indispensável para que as cargas em 110V/220V recebam energia quando os relés atracarem. Caso deseje acionar cargas em corrente contínua (ex.: ventilador 12VCC), alimente os bornes 5 ou 7 com o positivo (+) da fonte externa 12V e ligue o negativo (-) diretamente à carga.
Observações de segurança elétrica
⚠️ Atenção: Desligue sempre o disjuntor geral da rede elétrica antes de efetuar qualquer conexão nos bornes parafusáveis ou manusear os condutores do circuito.
⛔ Perigo: A capacidade máxima de comutação de cada relé interno é de 10A (equivalente a 1100W em 110VCA ou 2200W em 220VCA para cargas puramente resistivas). Em motores, compressores de geladeira com corrente de partida elevada ou resistências de alta potência, é terminantemente obrigatório utilizar as saídas do STC-3028 para acionar a bobina de uma chave contatora de potência auxiliar.
Como fazer a programação
Sinais do display e interface
O painel frontal do STC-3028 disponibiliza dois displays numéricos e quatro botões de configuração direta:
- Display Superior (Vermelho): mostra a temperatura medida em tempo real em graus Celsius (°C);
- Display Inferior (Azul): mostra a umidade relativa medida em tempo real em porcentagem (% RH);
- Botões △(1) e ▽(1): configuram os pontos de acionamento e desligamento do canal de temperatura;
- Botões △(2) e ▽(2): configuram os pontos de acionamento e desligamento do canal de umidade.
Programação do canal de temperatura
- Consultar temperatura de acionamento: pressione rapidamente o botão △(1). O display superior exibirá por 2 segundos a temperatura programada para ligar a saída;
- Alterar temperatura de acionamento: mantenha pressionado o botão △(1) por cerca de 3 segundos até que o valor comece a piscar no display superior. Utilize os botões △(1) e ▽(1) para ajustar o valor desejado e aguarde alguns segundos até o display parar de piscar para salvar automaticamente;
- Consultar temperatura de desligamento: pressione rapidamente o botão ▽(1) para visualizar o valor configurado;
- Alterar temperatura de desligamento: mantenha pressionado o botão ▽(1) por 3 segundos até o valor piscar. Ajuste com os botões △(1) e ▽(1) e aguarde o display parar de piscar para gravar o parâmetro.
Programação do canal de umidade
- Consultar umidade de acionamento: dê um toque rápido no botão △(2). O display inferior exibirá a umidade programada de acionamento;
- Alterar umidade de acionamento: mantenha pressionado o botão △(2) por 3 segundos até que o display inferior comece a piscar. Ajuste o valor com os botões △(2) e ▽(2) e aguarde o display parar de piscar;
- Consultar umidade de desligamento: dê um toque rápido no botão ▽(2) para ver o valor de parada;
- Alterar umidade de desligamento: mantenha pressionado o botão ▽(2) por 3 segundos até o visor inferior piscar. Regule o valor com os botões △(2) e ▽(2) e aguarde o salvamento automático.
Calibração dos sensores (Ajuste de offset)
Se for necessário compensar eventuais desvios em relação a um instrumento padrão calibrado:
- Calibração de Temperatura: pressione simultaneamente os botões △(1) e ▽(1) por 3 segundos. O display superior exibirá “0.0”. Use os botões △(1) e ▽(1) para ajustar o offset (-10,0°C a +10,0°C) e aguarde o retorno ao modo de leitura normal;
- Calibração de Umidade: pressione simultaneamente os botões △(2) e ▽(2) por 3 segundos. O display inferior exibirá “0.0”. Ajuste a correção de umidade (-10,0% a +10,0% RH) e aguarde a confirmação automática.
Restauração das configurações de fábrica (Reset)
Caso precise redefinir todos os parâmetros para os valores de fábrica:
- Com o módulo energizado, pressione e segure simultaneamente os dois botões inferiores ▽(1) e ▽(2) por cerca de 3 segundos;
- O display exibirá “888 888”, indicando que todos os parâmetros de temperatura e umidade retornaram às configurações padrão de fábrica.
Exemplos de programação
Exemplo 1: Aquecimento para chocadeiras, estufas ou viveiros
Neste cenário, a saída de temperatura deve acionar a resistência quando o ambiente esfriar até 20,0°C e desligar ao atingir 25,0°C:
- Mantenha pressionado o botão △(1) até o display superior piscar;
- Ajuste o valor mínimo do sistema para 20,0°C e aguarde salvar;
- Mantenha pressionado o botão ▽(1) até o display piscar;
- Ajuste a temperatura máxima para 25,0°C e aguarde salvar.
Comportamento do sistema: a saída ligará a resistência aquecedora quando a temperatura cair a 20,0°C e desligará automaticamente ao atingir 25,0°C.
Exemplo 2: Resfriamento para refrigerador ou cervejeira
Para acionar um compressor ou sistema de refrigeração quando a temperatura subir para 5,0°C e desligar ao baixar para 0,0°C:
- Mantenha pressionado o botão △(1) até o display piscar;
- Configure o valor máximo de disparo em 5,0°C e aguarde salvar;
- Mantenha pressionado o botão ▽(1) até o display piscar;
- Configure o valor mínimo de desligamento em 0,0°C e aguarde salvar.
Comportamento do sistema: como o valor inicial configurado em △(1) é superior ao valor em ▽(1), o controlador opera em modo de resfriamento, ativando a refrigeração aos 5,0°C e desligando aos 0,0°C.
Exemplo 3: Umidificação para estufa agrícola ou terrário
Para ativar umidificador ou névoa quando a umidade do ar cair para 35% RH e desligar ao restabelecer 50% RH:
- Mantenha pressionado o botão △(2) até o display inferior piscar;
- Defina o valor mínimo em 35,0% RH e aguarde salvar;
- Mantenha pressionado o botão ▽(2) até o display piscar;
- Defina a umidade máxima em 50,0% RH e aguarde salvar.
Comportamento do sistema: o umidificador será ligado sempre que a umidade relativa cair abaixo de 35% e desligará ao alcançar 50%.
Exemplo 4: Desumidificação para câmara de secagem ou sala de servidores
Para acionar um exaustor ou desumidificador quando a umidade subir acima de 50% RH e desligar quando o ar secar até 30% RH:
- Mantenha pressionado o botão △(2) até o display piscar;
- Defina o valor máximo de disparo em 50,0% RH e aguarde salvar;
- Mantenha pressionado o botão ▽(2) até o display piscar;
- Defina o valor mínimo de corte em 30,0% RH e aguarde salvar.
Comportamento do sistema: como o valor inicial configurado em △(2) é maior que o valor em ▽(2), o STC-3028 atua em modo de desumidificação, acionando o exaustor aos 50% e desligando aos 30%.
Resolução de dúvidas frequentes (FAQ)
| Sintoma / Dúvida | Causa Mais Provável | Solução Recomendada |
|---|---|---|
| Saída não se ativa com a leitura desejada | Valores de acionamento (△) e corte (▽) configurados incorretamente ou com relação invertida. | Verifique os valores definidos nos botões △ e ▽ para assegurar que a relação de maior/menor corresponde ao modo de trabalho (aquecimento vs. resfriamento ou umidificação vs. desumidificação). |
| Ciclagem liga/desliga frequente no relé | Faixa de histerese muito estreita para o volume do ambiente. | Aumente o intervalo entre a temperatura/umidade de acionamento e a de desligamento, permitindo que o sistema estabilize. |
| Sensor não atualiza ou com desvio de medição | Mau contato nos bornes, interferência eletromagnética ou desvio térmico. | Verifique a fixação dos fios nos bornes 3 e 4, afaste o cabo de condutores de força e aplique a calibração de offset segurando △▽ por 3 segundos. |
| Relé atraca mas a carga não liga | Falta de alimentação na carga (contato seco do relé não emite tensão própria). | Conecte a fase da rede elétrica em um dos bornes do relé (5 ou 7) e leve o outro borne (6 ou 8) até o polo da carga. |
Conclusão
Este manual abordou de forma completa o controlador digital de temperatura e umidade STC-3028, desde os fundamentos operacionais até os esquemas elétricos, parametrização prática e soluções de dúvidas:
- O que é e como funciona: controlador microcontrolado autônomo bivolt (110/220VCA) com display duplo, sensor combinado e relés independentes de contato seco de até 10A por canal;
- Especificações técnicas: faixas de temperatura de -20°C a 80°C e umidade de 0% a 100% RH com resolução de 0,1, dimensões padronizadas de painel e carcaça antichamas;
- Método de ligação: diagrama esquemático completo de ligação com contatos secos para cargas em corrente alternada (110V/220V) ou contínua (12V/24V) e uso de chaves contatoras para cargas pesadas;
- Como fazer a programação: ajuste direto dos limites de disparo e corte pelos botões dedicados △ e ▽, calibração de offset e restauração de fábrica;
- Exemplos práticos: configurações detalhadas para modos de aquecimento, refrigeração, umidificação e desumidificação em chocadeiras, estufas, cervejeiras e salas de servidores;
- Resolução de dúvidas frequentes (FAQ): procedimentos em tabela para diagnosticar falhas de chaveamento, histerese e estabilidade de leitura.
Com a instalação elétrica adequada e os parâmetros de temperatura e umidade devidamente ajustados, o STC-3028 oferece máxima precisão, versatilidade e estabilidade para automatizar seus processos térmicos e de umidade com excelente custo-benefício.
